OBDsim-680C Ultra Professional OBD-II Simulator

(未稅)台幣定價:0
產品價格標示為"0"表示未定價,
    索取報價請按聯絡我們

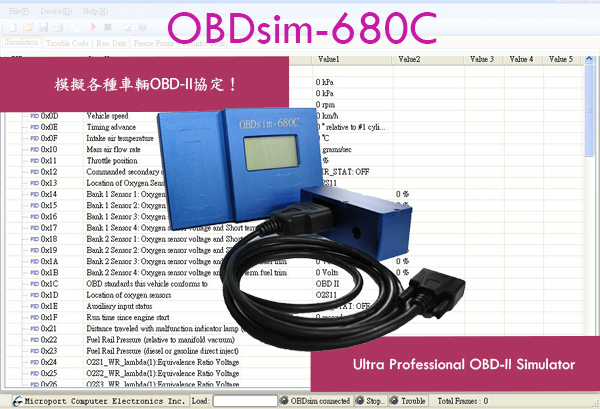

OBDsim-680C Ultra Professional OBD-II Simulator


簡易規格下載

OBDsim-680C Ultra Professional OBD-II Simulator

OBDsim-680C Ultra Professional OBD-II Simulator

Part No:MP-OBDsim-680C-OBD-II-Simulator

OBD-II診斷系統模擬器

全世界第一套採用 CAN Bus 協定的 OBD-II 全功能信號模擬機!

* 可取代各種真正實車!

  • 支援 ISO 15765-4 (CAN250/500kbps, 11/29 bit) OBD-II 協定。
  • 具備符合 SAE J1962 標準的 OBD-II 母頭。
  • 可模擬車輛引擎 ECU,產生符合 SAE J1979 規範之 OBD-II 診斷資料數據,總數超過50種以上之 Live Data , Data 數值可由使用者自行設定。
  • 可模擬車輛引擎 ECU,產生符合 SAE J2012 規範之 OBD-II 故障碼 (DTC) 資料數據,可模擬超過5000種的 DTC,包含 Stored DTC 與 Pending DTC 等。
  • 產生 Stored DTC 時,同時會產生 Freeze Frame Data 。
  • OBD Live Data 及 DTC 之 PID 與定義內容可由軟體設定擴充。

Key Features

  1. 可模擬車輛 ECU,產生符合SAE J1979規範之所有OBD-II診斷資料數據:
    • 涵蓋車速、引擎轉速、冷卻水水溫、含氧感知器電壓、節氣門位置...等超過50組以上的OBD-II Live Data診斷資料
    • 所有資料均可透過PC端軟體(OBDIIsim Master),以圖形化介面設定(Max.10組)

  2. 可模擬車輛ECU,產生符合SAE J2012規範之所有OBD-II故障碼(DTC)資料數據:
    • 涵蓋B類(車身)、C類(底盤)、P類(動力傳輸)、U類(車身網路)等OBD-II標準故障碼(DTC)共5000組以上
    • 可分別設定Stored與Pending DTC
    • 所有故障碼均可透過PC端軟體(OBDsim Master),以圖形化介面設定,一次可設定多組Stored或是Pending DTC
    • 故障碼個數可顯示在LCD指示燈,並具備MIL指示燈功能

  3. 可模擬車輛ECU,執行SAE J1979規範的Mode 01~Mode 04操作:
    • Mode 01: 目前OBD-II Live Data讀取
    • Mode 02: 凍結OBD-II Data讀取 (每組DTC會產生一組凍結OBD-II Data,至少包含冷卻水溫度、進氣溫度、進氣壓力、點火正時提前、燃油控制狀態、節氣閥角度、引擎計算負載值、引擎轉速、車速、A/F修正補償量等)
    • Mode 03: 讀取Stored或是Pending DTC
    • Mode 04: 清除DTC

  4. 支援 ISO 15765-4 (CAN 250/500kbps, 11/29 bit) OBD-II協定:
    • ISO 15765-4 CAN (11 bit ID, 500 Kbps)
    • ISO 15765-4 CAN (29 bit ID, 500 Kbps)
    • ISO 15765-4 CAN (11 bit ID, 250 Kbps)
    • ISO 15765-4 CAN (29 bit ID, 250 Kbps)

  5. 具備符合SAE J1962標準的OBD-II 16-pin 母頭:
    • Pin 04: 12V電源負極
    • Pin 06: CAN High
    • Pin 14: CAN Low
    • Pin 16: 12V電源正極

  6. 提供符合SAE J1978標準的OBD-II數據解析顯示程式

  7. OBD-II診斷資料數據與DTC可透過軟體更新

Package Include
  1. OBDsim-680C Ultra Professional OBD-II Simulator主機
    (內含故障碼個數顯示於LCD指示燈)
  2. 100-240V/12V/2A電源供應器
  3. USB連接線
  4. D-Sub 9-pin cable (F to M)
  5. OBDIIsim Master設定軟體
  6. 使用手冊
  7. 非人為損壞,原廠保固1年

OBDsim-680C Ultra Professional OBD-II Simulator簡易規格下載
